COMMAX 인터폰 사용법을 헤매시는 분들이 계서서 쉽게 정리해봤습니다.
PDF 파일도 올려놨으니 다운 받으실 분은 글 아래에 링크를 클릭하시면 됩니다.

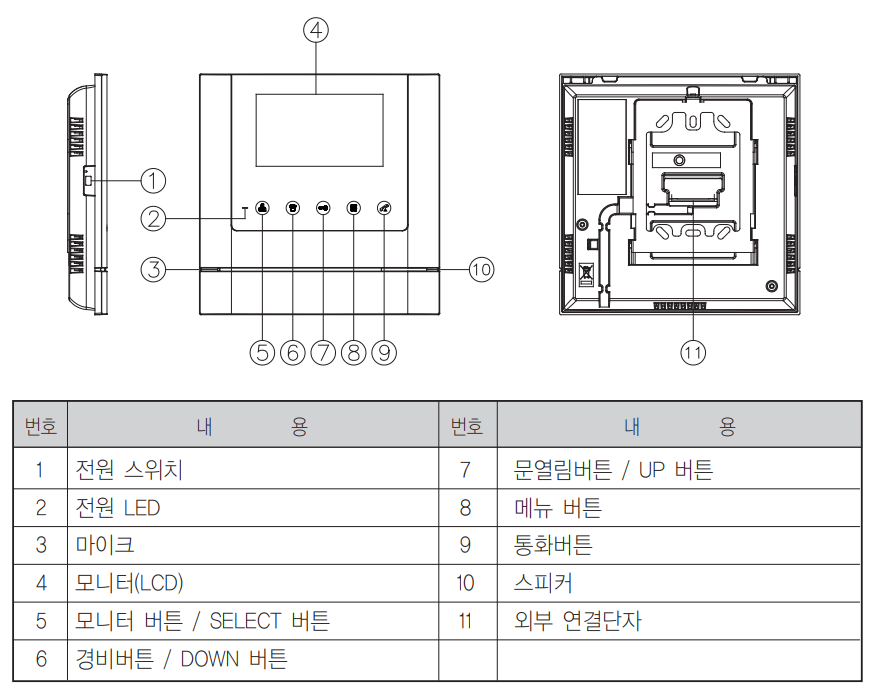

1. 각부의 명칭 및 기능
1. 전원 스위치 : 제품의 전원을 ON/OFF시 사용합니다.
2. 전원 LED : 제품이 켜져있는 상태를 나타냅니다
3. 마이크
4. 모니터(LCD) : 방문객의 모습을 확인할 수 있습니다.
5. 모니터 버튼(SELECT 버튼) :
카메라의 상황을 확인할 수 있으며, 메뉴 항목 선택시에 사용 합니다.
6. 경비 버튼(DOWN 버튼) : 경비실 호출 및 메뉴 항목 이동시에 사용합니다.
7. 문 열림 버튼(UP 버튼) : 문열림 및 메뉴 항목 이동시에 사용합니다.
8. MENU(메뉴버튼) :
화면조정 및 호출음/수화음 조정 등의 제품 각종 설정을 위한 메뉴로 진입할 수 있습니다.
9. 통화버튼: 방문객의 호출에 응답하고 통화할 수 있습니다.
10. 스피커
11. 외부 연결단자 : 현관 및 공동현관, 경비실 연결을 위한 단자입니다.

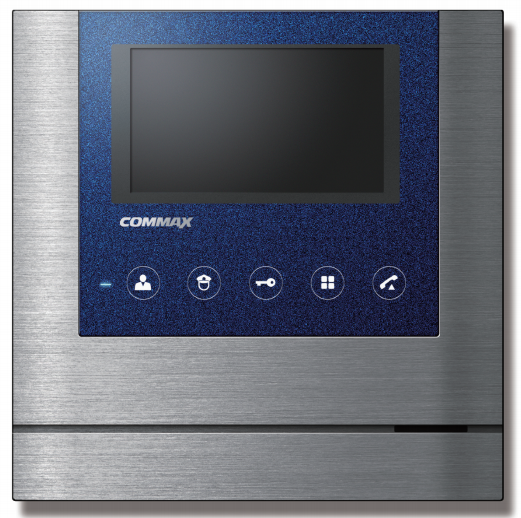

COMMAX 인터폰 사용법
4-1. 현관에서 방문객의 호출
① 방문객이 현관에서 호출 할 경우 호출음이 울리며 모니터에 방문객의 모습이 나타납니다.
② 통화 버튼을 누르면 현관과 통화가 이루어지며, 문열림 버튼을 누르면 문이 열립니다.
(현관 카메라의 개폐기동작은 개폐기능이 있는 현관카메라와 연동시 가능합니다.)
③ 현관과 통화 중에 공동현관 또는 경비실에서 호출이 올 경우, 호출음이 울립니다.
이때, (공동현관: 모니터 버튼 / 경비실 : 경비 버튼)을 누르면 현관 통화는 끊어지고 공동현관
및 경비실과 통화가 이루어집니다.
④ 통화 시 60초 후 화면이 자동으로 꺼지고, 다시 영상 확인 시에는 모니터 버튼을 누릅니다.
⑤ 통화 중 통화종료를 원하실 때에는 통화 버튼을 누르면 화면이 꺼지고 모든 동작이 종료됩니다.
4-2. 공동현관에서 방문객의 호출
① 방문객이 공동현관에서 호출 시 호출음이 울리고 모니터에 방문객의 모습이 나타납니다.
② 통화 버튼을 누르면 공동현관과 통화가 이루어집니다.
(통화 시 60초 후 화면이 자동으로 꺼집니다.)
③ 공동현관과 통화 중에 현관에서 호출이 올 경우, 호출음이 울립니다. 이때, 모니터 버튼(
통화 버튼)을 누르면, 공동현관과의 통화는 끊어지고 한번 더 모니터 버튼(통화 버튼)을
누르면 현관과 통화가 이루어 집니다.
④ 공동현관과 통화 중에 문열림 버튼을 누르면, 문열림음과 함께 공동현관의 문이 열리며
통화가 종료됩니다.
4-3. 경비실과의 통화
(1) 경비실에서 호출이 올 경우
① 경비실에서 호출이 오면 호출음이 울립니다.
② 통화 버튼을 누르고 통화 하십시오.
③ 경비실과 통화 중에 현관에서 호출이 올 경우 호출음이 울립니다.
이때 모니터 버튼을 누르면, 경비 통화는 끊어지고 현관과 통화가 이루어집니다.
(2) 경비실을 호출할 경우
① 통화 버튼을 누른후, 경비 버튼을 누르면 경비실 호출이 이루어집니다.
② 경비실에서 응답하면 통화 하십시오.
4-4. 모니터링
(1) 공동현관과 개별현관 모두 설치되어 있는 경우
대기상태에서 모니터 버튼을 1회 누르면 현관의 영상이 켜지고(통화는 안됨),
2회 누르면 공동현관의 영상이 켜집니다(통화는 안됨).
3회 누르면 다시 대기상태로 돌아갑니다.

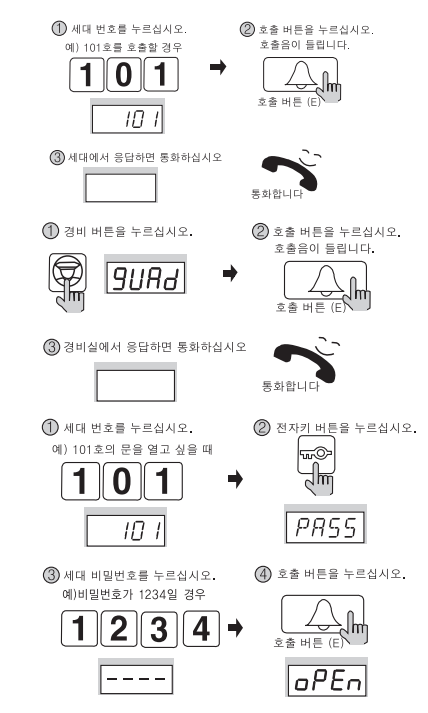

COMMAX 인터폰 사용법(공동현관)
1) 세대를 호출 통화 하고자 할 때
● 호출하고자 하는 세대번호를 누르십시오.
예) 101호 ⇒ 1, 0, 1
● 표시창(FND)에 세대번호가 표시됩니다.
● 「호출」버튼(E:종모양)을 누르십시오.
● 세대에서 받으면 통화하십시오.
2) 경비실과 통화를 하고자 할 때
● 「경비」버튼(경비모양)을 누르십시오.
● 표시창(FND)에 ‘gUAd’가 표시됩니다.
● 「호출」 버튼(E:종모양)을 누르십시오.
● 표시창(FND)에 ‘gUAd’가 깜박이며,
호출음이 들립니다.
● 경비실에서 받으면 통화하십시오.
3) 전자키 버튼으로 공동현관의 문을 열 때
● 세대번호를 누르십시오.
● 전자키 버튼(K:열쇠모양)을 누르십시오.
● 표시창(FND)에‘PASS’가 깜박입니다.
● 세대 비밀번호 4자리를 누르십시오.
● 표시창(FND)에 ‘----’가 표시됩니다.
● 「호출」버튼을 누르십시오.
● 표시창(FND)에 ‘oPEn’ 표시가 깜박이며
문이 열립니다.
4) 무선 카드키를 이용하여 문을 열고자 할 때 (선택 사양)
세대에 배포된 무선카드키(RF Card)를 카메라 렌즈 밑의
창 위치에 올려 놓으면 표시창 (FND)에 ‘oPEn’이 표시되며 문이 열립니다.
자세한 사용법은 아래 유튜브나 파일을 다운받아 확인해보시길 바랍니다.
